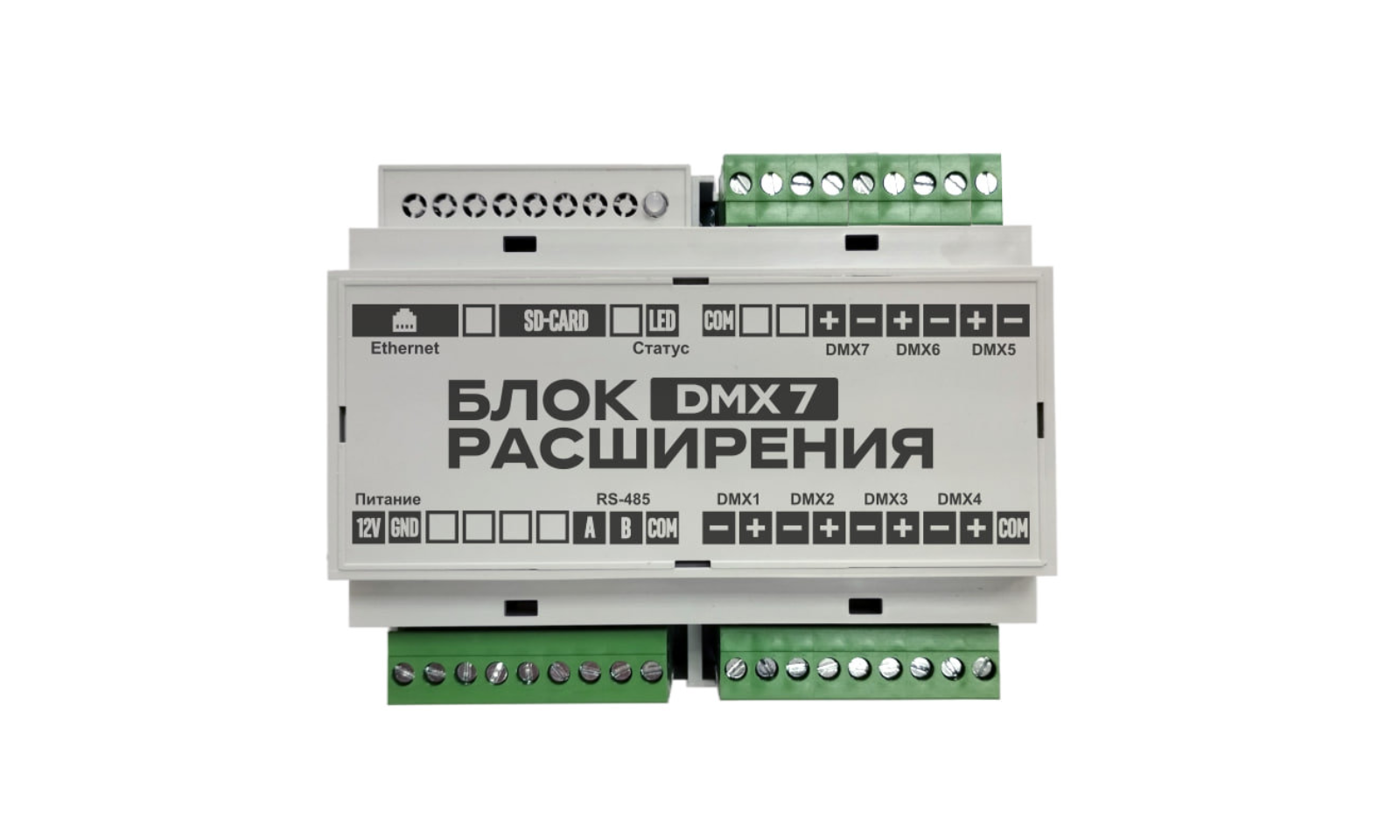

Блок расширения DMX7
Блок расширения DMX7
Блок расширения DMX7 предназначено для управления архитектурной подсветкой в автономном режиме, так и как блок расширения для UH-950 расширяя количество его портов DMX.
Функциональные возможности
- Поддержка DMX-512 по стандарту ANSI E1.11 – 2008 (с расширением до 2048 каналов на порт).
- Автономное воспроизведение сценариев (анимаций) в формате fseq.
- Синхронизация одновременного выполнения сценариев на нескольких блоках через RS-485.
- Управление, опрос состояния и заливку сценариев через RS-485.
- Хранение в энергонезависимой памяти произвольного количества сценариев любого размера (в рамках ограничения по объёму доступной памяти).
- Загрузка сценариев с MicroSD карты, поддержка FAT16/FAT32/exFAT.
- Конфигурация и управление через USB.
- Поддержка DALI по стандарту IEC62386-102 — адресное и групповое управление.
Технические характеристики
| Материал корпуса | Пластик |
| Габаритные размеры (Д×Ш×В), мм | 106,25х90,2х57,5 |
| Степень защиты | IP20 |
| Варианты установки | Крепление на DIN-рейку |
| Масса, г | 250 |
| Количество портов интерфейса DMX, шт | 7 |
| Интерфейса DMX, напряжение изоляции, В | 2500 |
| Количество портов интерфейса Ethernet, шт | 1 |
| Тип разъема интерфейса Ethernet | RJ-45 |
| Количество портов интерфейса RS-485, шт | 1 |
| Интерфейса RS-485, напряжение изоляции, В | 2500 |
| Напряжение питания, В | 12 |
| Резервный источник питания | Встроенная ионисторная сборка |
| Температура эксплуатации, °С | -40…+70 |
| Сторожевой таймер | Есть |
| Слот для microSD-карты | Есть |
| Тип микроконтроллера | ARM Cortex-M |
