Блок расширения БР-Е1
Блок расширения БР-Е1

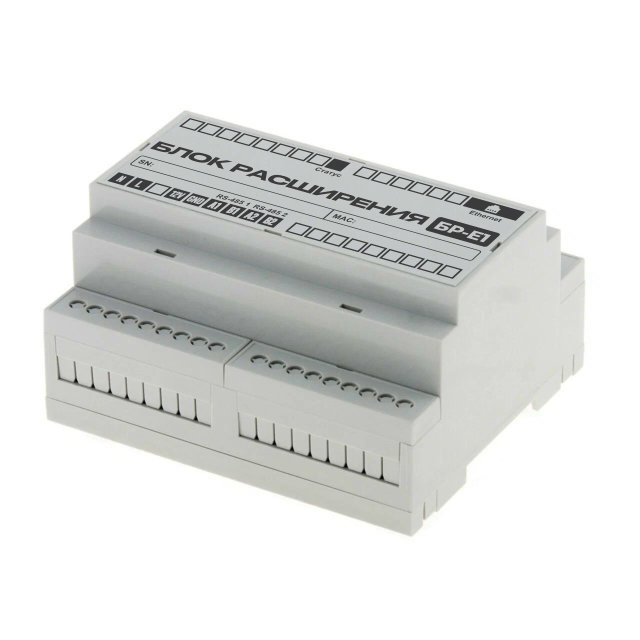

Блок расширения БР-Е1 — компактный блок расширения, позволяющий подключать к головному устройству с интерфейсом RS-485 дополнительный канал связи Ethernet. Это простое и надёжное решение для интеграции существующих систем «Гелиос» в современные сетевые инфраструктуры по проводному каналу.
Отличительные особенности:
- надёжная связь: устойчивое проводное подключение Ethernet для диспетчеризации;
- компактность: минимальные размеры и лёгкий вес;
- экономичность: низкое энергопотребление.
Функциональные возможности
- Добавление Ethernet-интерфейса (10/100Base-T) к устройствам с RS-485.
- Поддержка протокола Modbus RTU, скорость до 115 200 бод/с.
- Полная гальваническая развязка, защита от перенапряжений и импульсных помех.
- Сторожевой таймер для повышения надёжности работы.
Технические характеристики
| Материал корпуса | Пластик |
| Габаритные размеры (Д×Ш×В), мм | 160×90×58 |
| Степень защиты | IP20 |
| Варианты установки | Крепление на DIN-рейку |
| Масса, г | 250 |
| Напряжение питания, В | ~85…264 |
| Потребляемая мощность, Вт | 3 |
| Интерфейс RS-485 | 1 порт, Modbus RTU |
| Интерфейс Ethernet | 1 порт RJ-45, 10/100Base-T |
| Защита от перенапряжения по сети | 310 B, восстанавливается автоматически |
| Стойкость к микросекундным импульсам большой энергии | 4 кВ (L-N) |
| Гальваническая изоляция | RS-485 — 2500 В, Ethernet — 1500 В |
| Температура, °С | –40…+70 |
