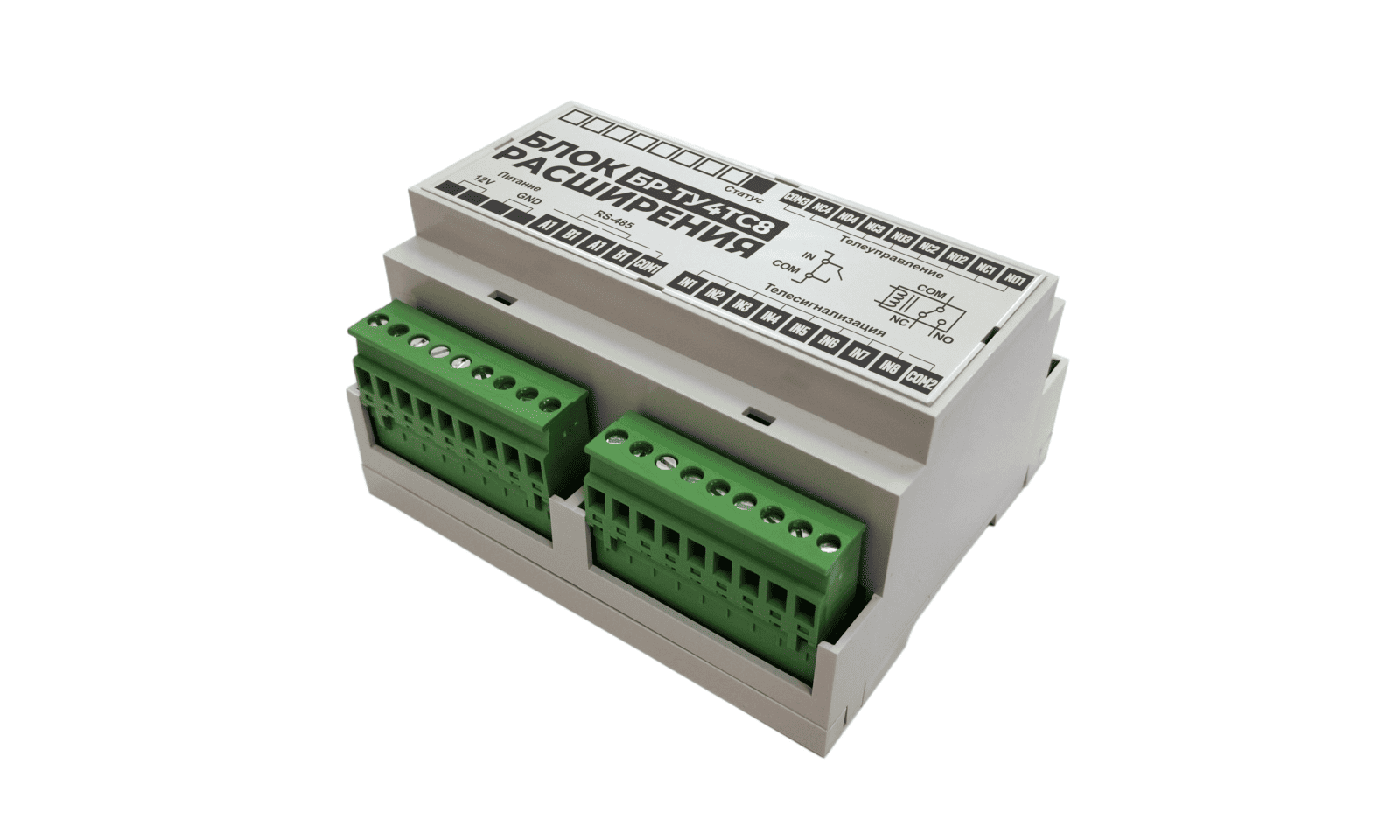

Блок расширения БР-ТУ4ТС8
Блок расширения БР-ТУ4ТС8
Блок расширения БР-ТУ4ТС8 предназначен для подключения к головному устройству, поддерживающему интерфейс RS-485, для увеличения количества дискретных выходов и дискретных входов ТС типа «сухой контакт». Головным устройством может быть универсальный индикатор, модуль управления и мониторинга или др.
Отличительные особенности:
- 8 дополнительных входов ТС.
- 4 дискретных выхода ТУ.
Функциональные возможности
- 4 дискретных выхода ТУ.
- 8 дискретных входов ТС.
- Приём входных дискретных сигналов типа «сухой контакт» от датчиков, реле и т.п.
- Гальваническая развязка входных сигналов.
- Гальваническая развязка интерфейса RS-485.
- Обмен информацией по протоколу Modbus RTU с головным устройством.
Технические характеристики
| Материал корпуса | Пластик |
| Габаритные размеры (Д×Ш×В), мм | 160×90×58 |
| Степень защиты | IP20 |
| Варианты установки | Крепление на DIN-рейку |
| Масса, г | 300 |
| Напряжение питания постоянного тока, В | 12 |
| Потребляемая мощность, Вт | 2 |
| Тип входа | RS-485 |
| Протокол передачи данных | Modbus RTU |
| Напряжение изоляции, В | 2500 |
| Тип входа | «Сухой контакт» |
| Количество входов, шт. | 8 |
| Количество дискретных выходов, шт. | 4 |
| Напряжение изоляции, В | 2000 |
| Температура эксплуатации, °С | -40…+70 |
| Сторожевой таймер | Есть |
