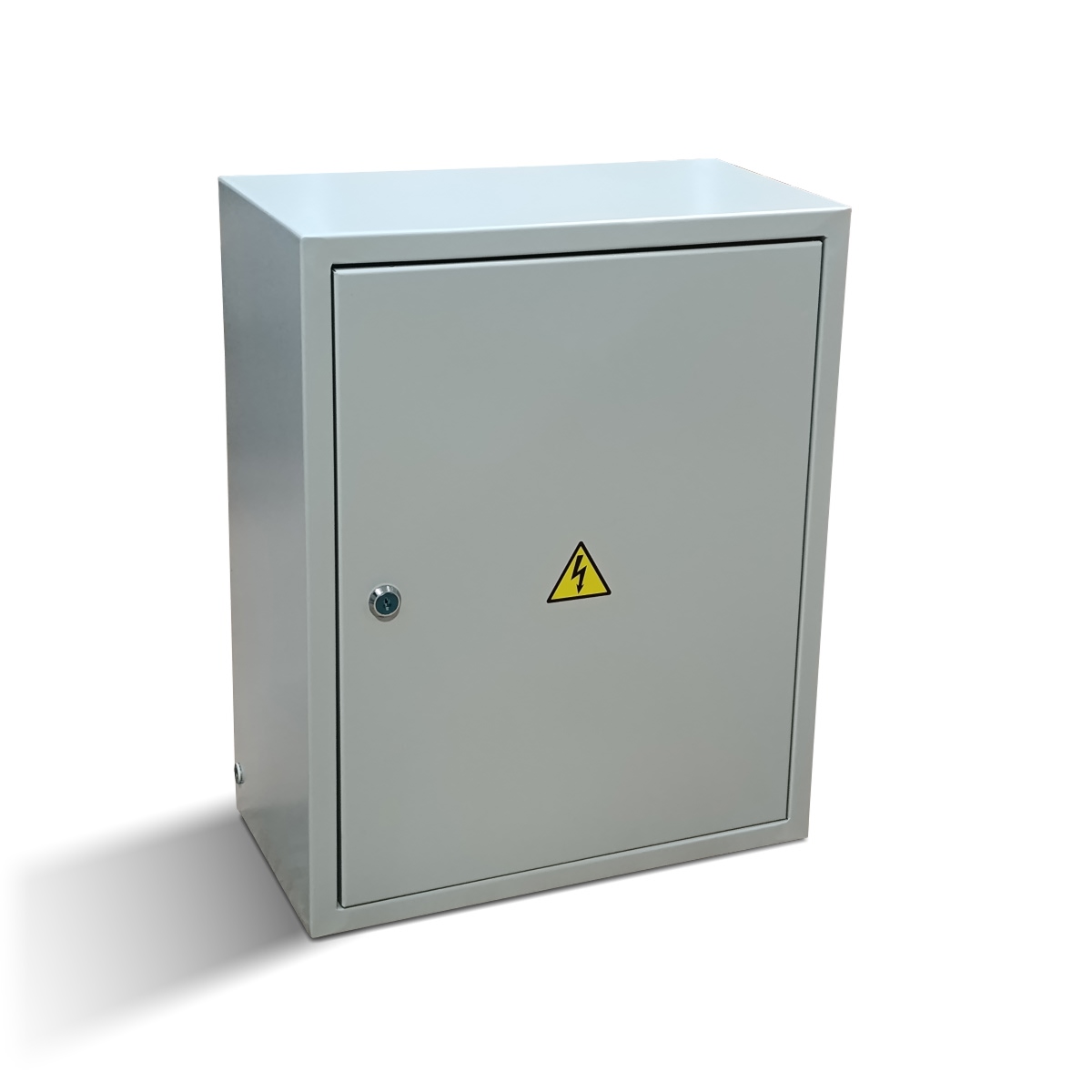

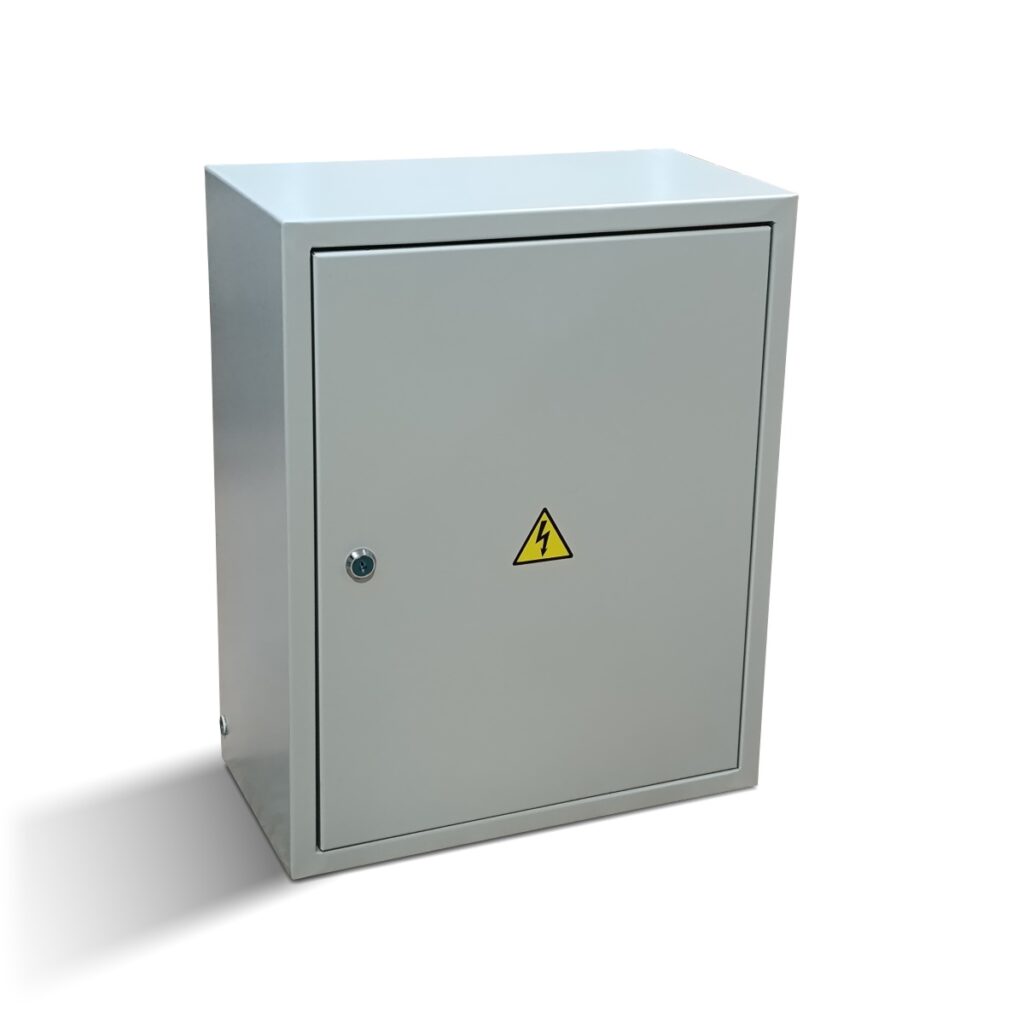

Шкаф контроля напряжения (2 луча 6 фаз)
Шкаф контроля напряжения (2 луча 6 фаз)
Шкаф контроля напряжения (2 луча 6 фаз) предназначен для удаленного контроля состояния дискретных входов 220В/«сухой контакт» и данных учета прибора учёта посредством Ethernet/GSM-сети.

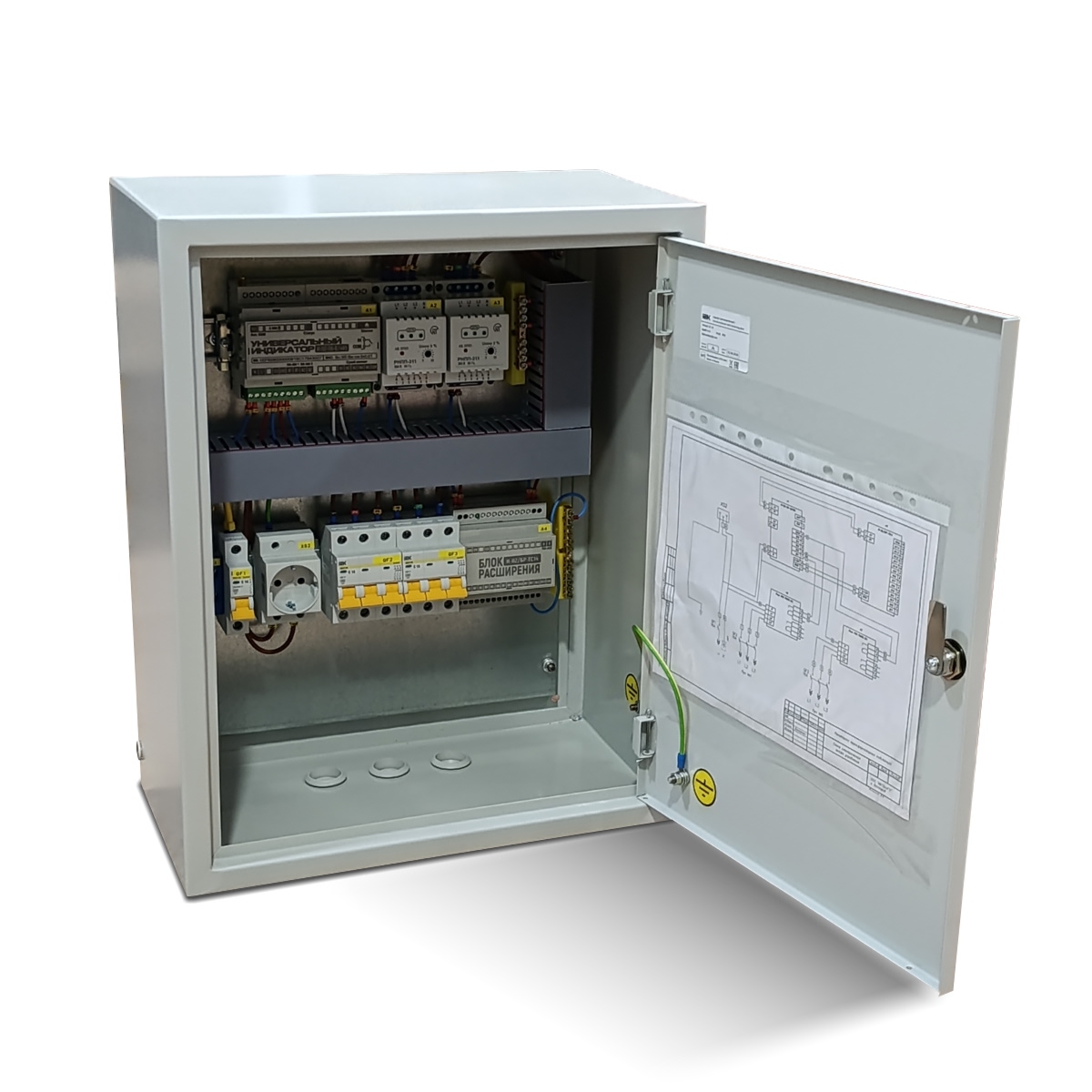

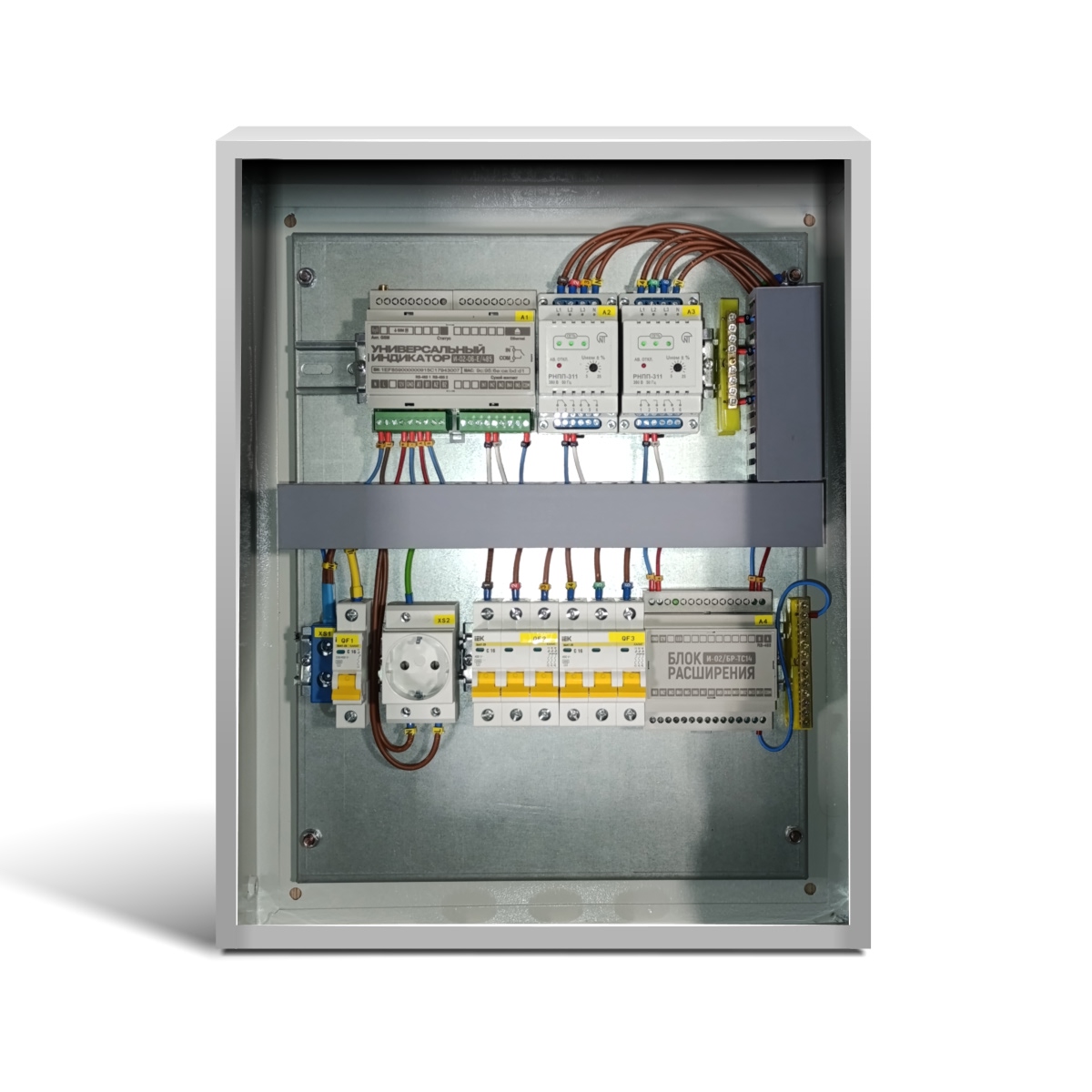

Шкаф контроля напряжения реализуется на базе универсального индикатора контроля напряжения И-02-06-Е/485 и позволяет вести круглосуточный мониторинг состояния объектов.
Технические характеристики
| Конструкция | |
| Материал корпуса | Пластик |
| Габаритные размеры (В×Ш×Г), мм | 106.25 × 90.2 × 57.5 |
| Варианты установки | Крепление на DIN-рейку |
| Масса, г | 250 |
| Степень защиты, не менее | IP20 |
| GSM-модем | |
| Диапазон частот GSM, МГц | 900/1800 |
| GPRS, кбит/с | 85,6 |
| SMS | Есть |
| Питание | |
| Напряжение питания, В | ~85…264 |
| Частота питающего напряжения, Гц | 47…65 |
| Потребляемая мощность, Вт | 3 |
| Тип резервного источника питания | Ионисторный |
| Защита | |
| Защита от перенапряжения | 310 B, восстанавливается автоматически |
| Стойкость к микросекундным импульсам большой энергии | 4 кВ (L-N) |
| Гальваническая изоляция | есть |
| Интерфейс Ethernet | |
| Стандарт передачи данных | 10Base-T, 100Base-TX |
| Тип разъема | RJ-45 |
| Количество | 1 |
| Скорость передачи данных, Мбит/с | 10, 100 |
| Напряжение изоляции, В | 1500 |
| Поддержка Auto-MDIX | нет |
| Интерфейс RS-485 | |
| Тип | RS-485 |
| Количество | 2 |
| Напряжение изоляции, В | 2500 |
| Скорость передачи данных, бод/с | 1200…115200 |
| Входы | |
| Тип входа | 220В (совмещён со входом питания) «сухой контакт» |
| Количество | 1 (220В) / 5 («сухой контакт») |
| Напряжение изоляции, В | 2500 |
| Условия эксплуатации | |
| Температура, °C | -40…+70 |
| Дополнительная информация | |
| Сторожевой таймер | есть |
| Контроль наличия переменного напряжения | есть (от питающего напряжения) |
| Контроль напряжения резервного источника питания | есть |
| Количество разъемов под SIM-карту | 1 |
| Формат SIM-карты | Micro SIM (3FF) |
| Разъем для подключения внешней антенны | SMA-female |
| Хранение конфигурации | Адресная книга SIM-карты |
| Средний срок службы, лет | 30 |
