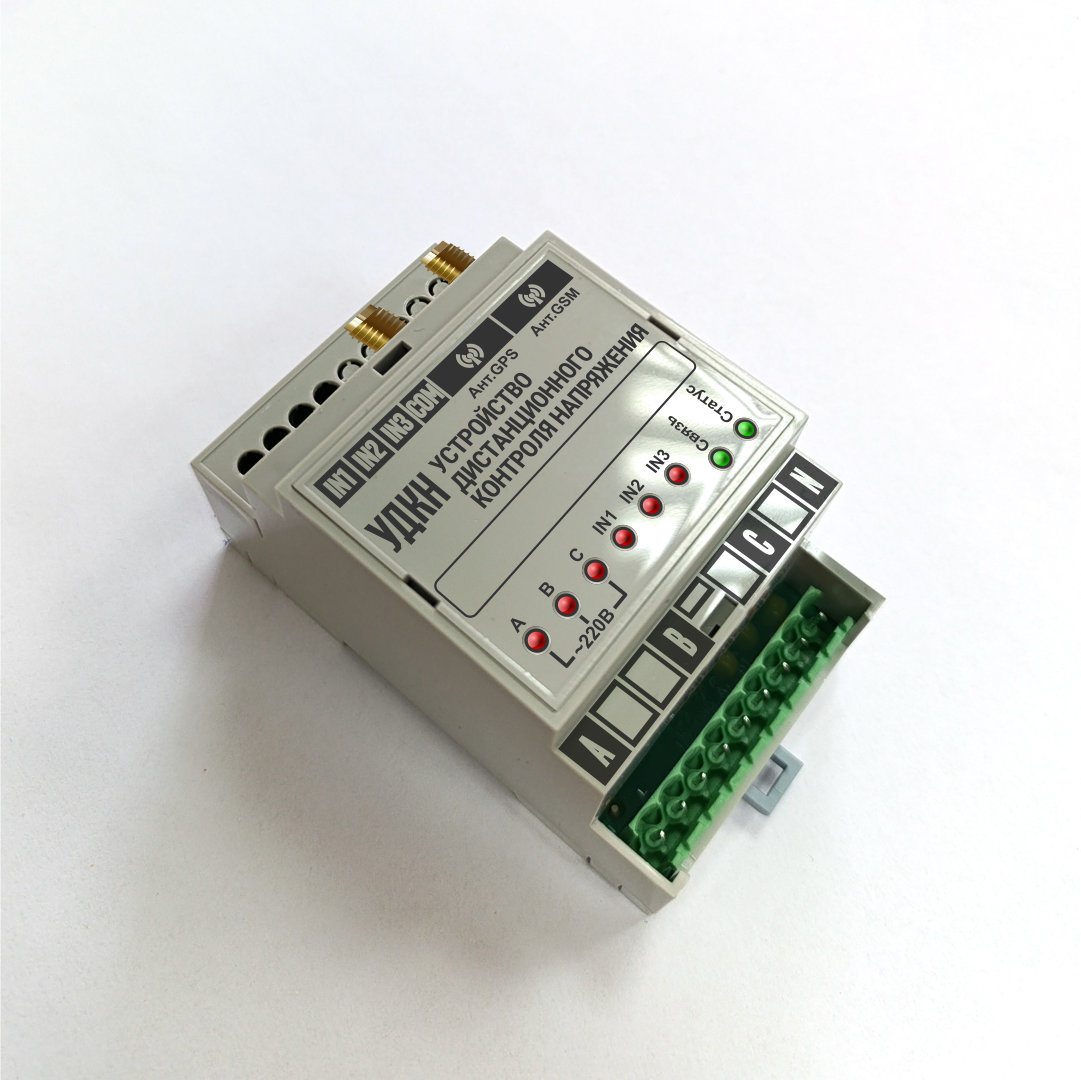

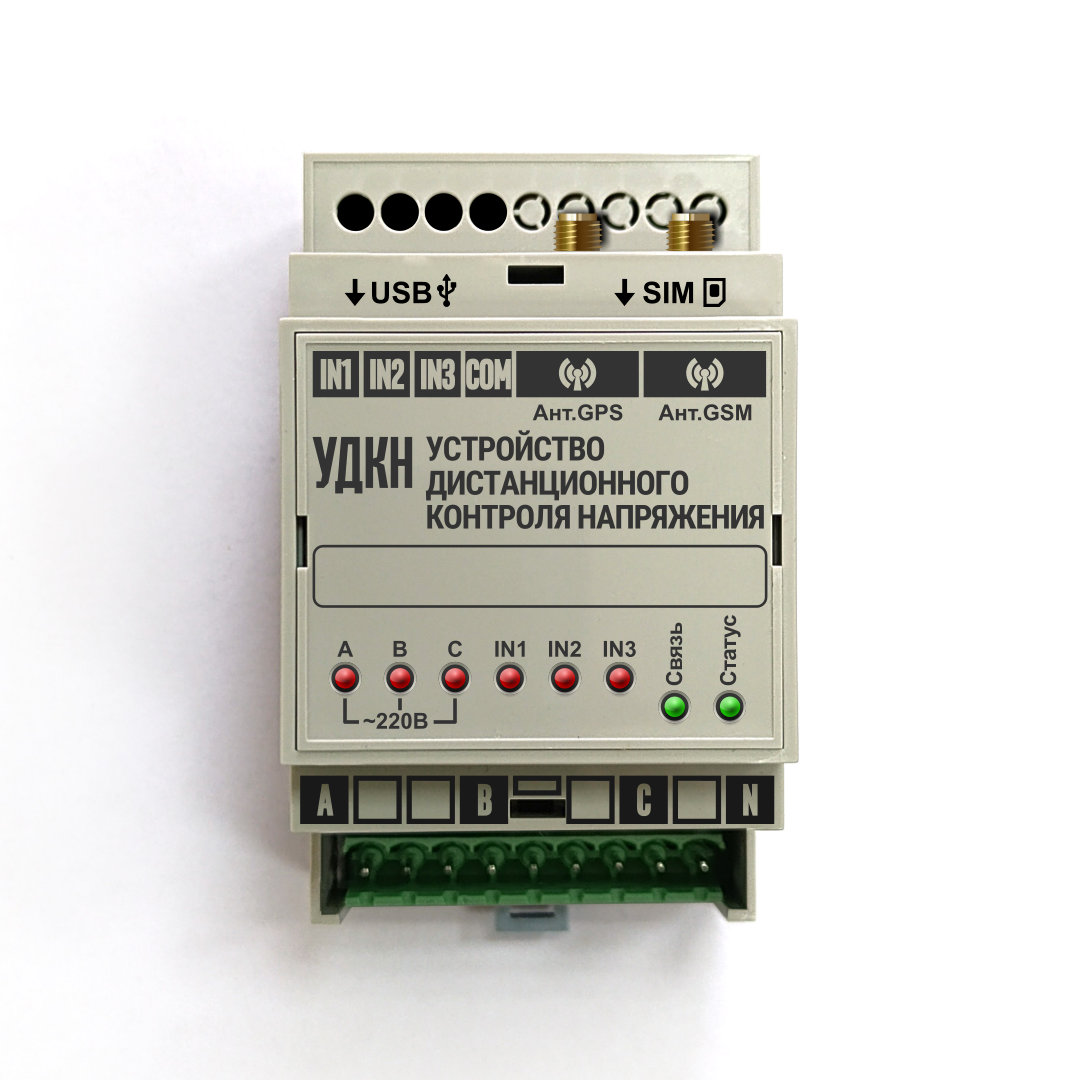

Устройство дистанционного контроля напряжения (УДКН)
Устройство дистанционного контроля напряжения (УДКН)
Изделие предназначено для удаленного мониторинга показателей качества электрической энергии в сетях 0,4 кВ (220В/380В). Обеспечивает регистрацию провалов, превышений и прерываний напряжения по трем фазам.
Изделие обладает следующими функциональными возможностями:
- непрерывный контроль фазных напряжений (три входа ~220В);
- контроль состояния дискретных сигналов (типа «сухой контакт»);
- автоматическое формирование и доставка сообщений об изменениях параметров по каналам GPRS и SMS;
- передача данных в программное обеспечение верхнего уровня по протоколам TCP/UDP;
- поддержка протоколов обмена: Protobuf, MQTT, МЭК-104;
- наличие сервисного интерфейса USB (разъем mini-USB) для локальной отладки и конфигурирования устройства;
- удаленное конфигурирование и настройка устройства по каналам GPRS/SMS.
Технические характеристики
| Конструкция | |
| Материал корпуса | Пластик |
| Варианты установки | Крепление на DIN-рейку |
| Степень защиты | IP31 |
| Габаритные размеры (ДхШхВ), мм | 56,5х53,3х90,2 |
| Масса, г | 180 |
| GSM-модем | |
| Диапазон частот GSM, МГц | 900/1800 |
| GPRS, кбит/с | 85,6 |
| SMS | Есть |
| Питание | |
| Напряжение питания, В | ~85…264 |
| Частота питающего напряжения, Гц | 47…65 |
| Потребляемая мощность, Вт | 5 |
| Тип резервного источника питания | Ионисторный |
| Защита | |
| Защита от перенапряжения по сети | 310 В |
| Стойкость к микросекундным импульсам большой энергии | 4 кВ (L-N) |
| Гальваническая изоляция | есть |
| Входы | |
| Количество входов 220В (совмещены со входами питания) | 3 |
| Количество входов «сухой контакт» | 3 |
| Напряжение изоляции, В | 2500 |
| Условия эксплуатации | |
| Температура, °С | -40…+75 |
| Контроль напряжения | |
| Регистрация провала напряжения ниже заданного значения (по умолчанию меньше 198 В — 90% от номинального напряжения) | Есть |
| Регистрация перенапряжения выше заданного значения (по умолчанию больше 242 В — 110% от номинального напряжения) | Есть |
| Регистрация прерывания напряжения согласно ГОСТ 32144-2013 | 5% от номинального напряжения |
| Контроль наличия напряжения | До 3-х присоединений 220В |
| Передача данных | |
| Интерфейс дистанционной передачи данных | GSM |
| Поддерживаемые протоколы передачи данных | SMS: текстовый формат; GPRS (TCP/UDP): Protobuf, MQTT, ГОСТ Р МЭК 60870-5-104-2004 (МЭК-104) |
| Поддержка отправки журнала событий после восстановления качества связи | Есть |
| Сервисный интерфейс USB тип mini-B (для отладки и локальной настройки) | Есть |
| Веб-мониторинг | |
| Наличие Web-интерфейса для визуализации принимаемых данных | Есть |
| Визуализация измерений напряжения по каждому присоединению (3 фазы на одной временной оси) | Есть |
| Пообъектная визуализация журнала отклонений напряжения в Web-интерфейсе | Есть |
| Доступ к архивным данным | Есть |
| Возможность отправки избранных типов событий в мессенджер каналы Заказчика | Есть |
| Доп.информация | |
| Поддержка механизмов синхронизации времени | NITZ, NTP, GPS |
| Сторожевой таймер | Есть |
| Контроль напряжения резервного источника питания | Есть |
| Количество разъемов под SIM-карту | 1 |
| Формат SIM-карты | Micro SIM (3FF) |
| Количество разъемов для подключения внешних антенн | 2 |
| Тип разъемов для подключения внешних антенн GPS и GSM | SMA-female |
| Количество светодиодных индикаторов, шт. | 8 |
| Индикация неисправности | Есть |
| Время работы устройства после полного отключения внешнего питания, сек., не менее | 5 |
